光学グレードの材料を用いた米国製管内面観察用レンズの販売

サイトパイプ　ー　SIGHT-PIPE

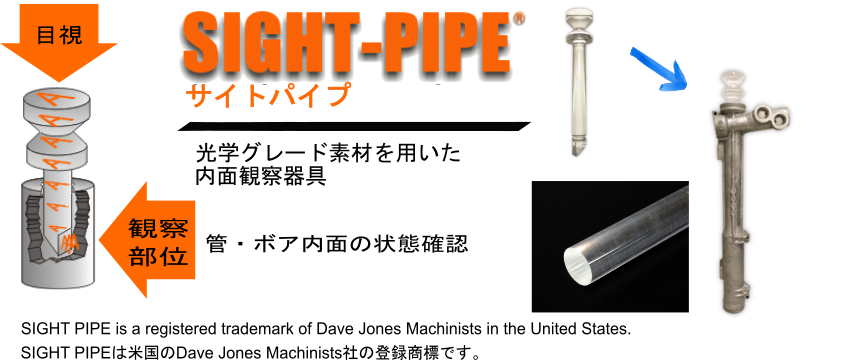

　SIGHT-PIPE（サイトパイプ）は、光学グレードの材料を用いた管内面観察用レンズです。サイトパイプを用いることで機械製品のボア部、配管＆継ぎ手などの、溶接、気孔、バリなど、内面の状態を確認できます。
　使い方はシンプルで、サイトパイプをボア・管内などに挿入し、内面の状態をサイトパイプ上部から目視確認するだけです。
　半導体産業から一般産業まで、管内面の観察用として、幅広くお使いいただけます。

下記一覧にない、ご希望の仕様がありましたら、お気軽にご相談ください。

配管溶接　内面確認　内面検査　sight pipe　日本で初取扱い

商品一覧（画像をクリックすると製品一覧に移動します）

sight pipe 側面検査　サイトパイプ
チューブ配管（1/4"～1"）

ご使用のインチサイズのチューブにあわせてお選びください。
最も一般的に使用されているシリーズです。
・視野角：一部
・対応サイズ：1/4"～1"

サイトパイプ　sight pipe 360
チューブ配管：360°（1/2"～1"）

ご使用のインチサイズのチューブにあわせてお選びください。
​・視野角：360°
・対応サイズ：1/2"～1"

sight pipe 側面検査　サイトパイプ
一般配管サイズ

ご希望のボアサイズ（径サイズ）にあわせてお選びください。
・視野角：一部
・対応サイズ：0.125"（3.18ｍｍ)～1"（25.4mm）

サイトパイプ　sight pipe 360
一般配管サイズ：360°

ご希望のボアサイズ（径サイズ）にあわせてお選びください。
・視野角：360°
・対応サイズ：0.375"（9.53mm）～1"（25.4mm）

オプション品に関して

下記はオプション品（別売）です。必要に応じて本体とは別に選定下さい。
　・ストップカラー
　・ライト用アダプター
　・専用ライト

■ストップカラー
特定の深さを確認する用途がある場合にはご検討ください。
■専用ライト（製品番号1310）
ライト用アダプターをご使用の際にはセットでご購入ください。既に専用ライトをお持ちの場合には不要です。

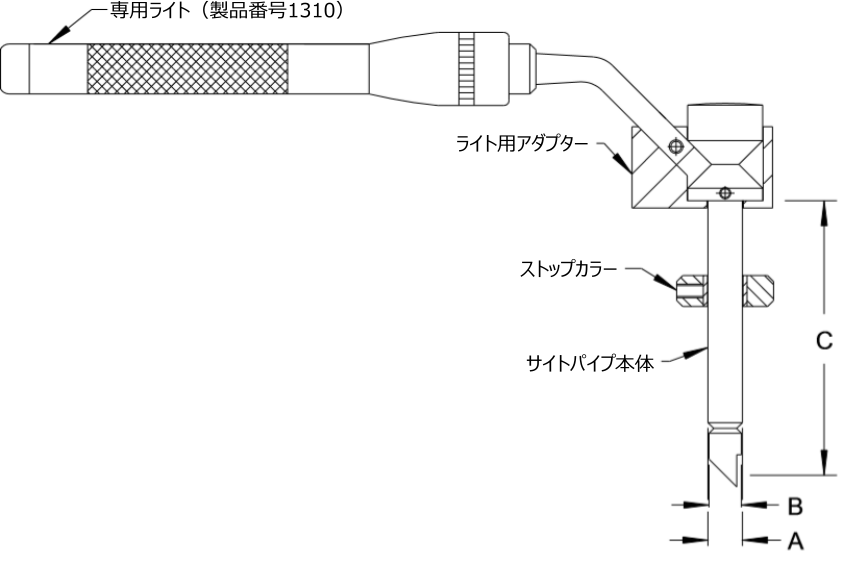

チューブ配管（1/4"～1"）

ご使用のインチサイズのチューブ外径、肉厚にあわせてお選びください。
最も一般的に使用されているシリーズです。
・視野角：一部
・対応サイズ：1/4″～1″

本体
製品番号		チューブ
外径
in (mm)		チューブ
肉厚
(mm)		A部
(mm)		B部
(mm)		C部
(mm)		ストップカラー
製品番号		厚み
(mm)		ライト用
アダプター
製品番号
SPT-28021/4 (6.35)0.894.42/0.434.14/4.0631.7529027.871106-8
SPT-28041/4 (6.35)0.894.42/0.434.14/4.0647.7529027.871106-8
SPT-28061/4 (6.35)0.894.42/0.434.14/4.0663.529027.871106-8
SPT-28071/4 (6.35)0.894.42/0.434.14/4.0676.229027.871106-8
SPT-18021/4 (6.35)14.06/0.43.68/3.6131.7519027.871106-8
SPT-18041/4 (6.35)14.06/0.43.68/3.6147.7519027.871106-8
SPT-18061/4 (6.35)14.06/0.43.68/3.6163.519027.871106-8
SPT-18071/4 (6.35)14.06/0.43.68/3.6176.219027.871106-8
SPT-18083/8 (9.53)0.897.24/0.726.86/6.7857.1519047.871110-8
SPT-18103/8 (9.53)0.897.24/0.726.86/6.7885.8519047.871110-8
SPT-18123/8 (9.53)0.897.24/0.726.86/6.78114.319047.871110-8
SP-768M3/8 (9.53)1.655.84/0.585.56/5.4947.7514367.871106-8
SP-770M3/8 (9.53)1.655.84/0.585.56/5.4971.3714367.871106-8
SP-772M3/8 (9.53)1.655.84/0.585.56/5.4995.2514367.871106-8
SPT-18141/2 (12.7)1.249.63/0.969.25/9.1776.219069.651114-8
SPT-18161/2 (12.7)1.249.63/0.969.25/9.17114.319069.651114-8
SPT-18181/2 (12.7)1.249.63/0.969.25/9.17152.419069.651114-8
SPT-18201/2 (12.7)1.658.74/0.878.36/8.2869.8519089.651114-8
SPT-18221/2 (12.7)1.658.74/0.878.36/8.28104.6519089.651114-8
SPT-18241/2 (12.7)1.658.74/0.878.36/8.28139.719089.651114-8
SPT-18263/4 (19.05)1.6515.09/1.514.71/14.63120.65191010.411130-8
SPT-18283/4 (19.05)1.6515.09/1.514.71/14.63180.85191010.411130-8
SPT-18303/4 (19.05)1.6515.09/1.514.71/14.63241.3191010.411130-8
SPT-18321 (25.4)1.6521.44/2.1421.06/20.98171.45191211.18標準外品
SPT-18341 (25.4)1.6521.44/2.1421.06/20.98257.05191211.18標準外品
SPT-18361 (25.4)1.6521.44/2.1421.06/20.98342.9191211.18標準外品
商品一覧へ戻る
contact contactform

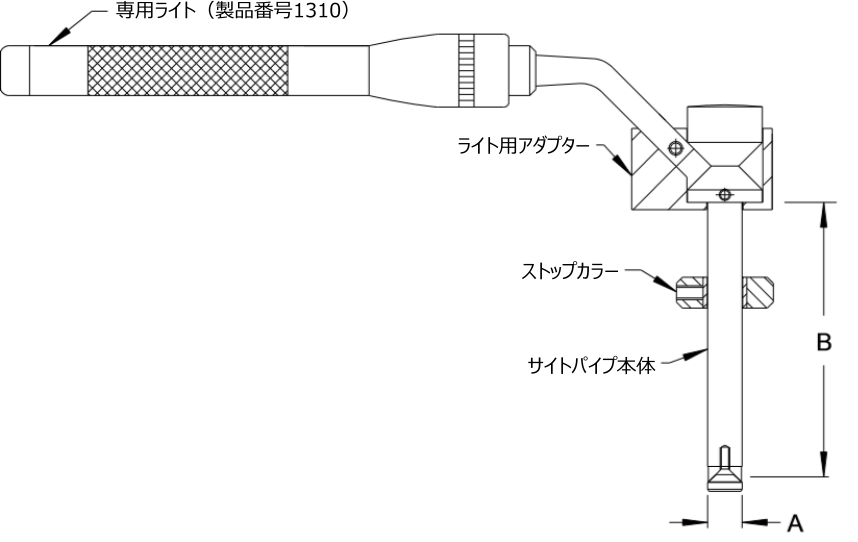

チューブ配管：360°（1/2"～1"）

ご使用のインチサイズのチューブ外径、肉厚にあわせてお選びください。
・視野角：360°
・対応サイズ：1/2″～1″

サイトパイプ　sight pipe 円周溶接　視野角360°　orbital welding
本体
製品番号		チューブ
外径
in (mm)		チューブ
肉厚
(mm)		A部
(mm)		B部
(mm)		ストップカラー
製品番号		厚み
(mm)		ライト用
アダプター
製品番号
SPT-38141/2 (12.7)1.249.63/0.9676.219069.651118-8
SPT-38161/2 (12.7)1.249.63/0.96114.319069.651118-8
SPT-38181/2 (12.7)1.249.63/0.96152.419069.651118-8
SPT-38201/2 (12.7)1.658.74/0.8769.8519089.651118-8
SPT-38221/2 (12.7)1.658.74/0.87104.6519089.651118-8
SPT-38241/2 (12.7)1.658.74/0.87139.719089.651118-8
SPT-38263/4 (19.05)1.6515.09/1.5120.65191010.411130-8
SPT-38283/4 (19.05)1.6515.09/1.5180.85191010.411130-8
SPT-38303/4 (19.05)1.6515.09/1.5241.3191010.411130-8
SPT-38321 (25.4)1.6521.44/2.14171.45191211.18標準外品
SPT-38341 (25.4)1.6521.44/2.14257.05191211.18標準外品
SPT-38361 (25.4)1.6521.44/2.14342.9191211.18標準外品
商品一覧へ戻る
contact contactform

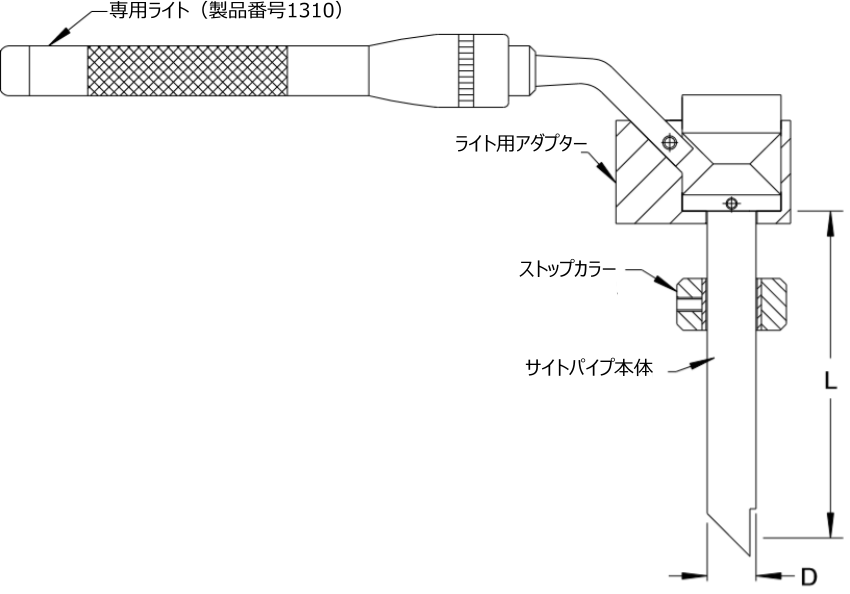

一般配管サイズ

ご希望のボアサイズ（径サイズ）にあわせてお選びください。
・視野角：一部
・対応サイズ：3.18mm～25.4mm

本体
製品番号		公称直径
(mm)		直径D
(mm)		長さL
(mm)		公称
倍率		ストップカラー
製品番号		厚み
(mm)		ライト用
アダプター
製品番号
SP-7263.183.07/0.325.43x14227.871106-8
SP-7283.183.07/0.338.13x14227.871106-8
SP-7303.183.07/0.350.83x14227.871106-8
SP-7323.583.48/0.3428.73x14247.871106-8
SP-7343.583.07/0.342.933x14247.871106-8
SP-7363.583.07/0.357.153x14247.871106-8
SP-7383.963.86/0.3831.753x14267.871106-8
SP-7403.963.86/0.3847.753x14267.871106-8
SP-7423.963.86/0.3863.53x14267.871106-8
SP-7444.374.27/0.4235.053x14287.871106-8
SP-7464.374.27/0.4252.323x14287.871106-8
SP-7484.374.27/0.4269.853x14287.871106-8
SP-7504.784.67/0.4638.13x14307.871106-8
SP-7524.784.67/0.4657.153x14307.871106-8
SP-7544.784.67/0.4676.23x14307.871106-8
SP-7565.165.05/0.541.43x14327.871106-8
SP-7585.165.05/0.561.983x14327.871106-8
SP-7605.165.05/0.582.553x14327.871106-8
SP-7625.565.46/0.5444.453x14347.871106-8
SP-7645.565.46/0.5466.83x14347.871106-8
SP-7665.565.46/0.5488.93x14347.871106-8
SP-7685.945.84/0.5847.753x14367.871106-8
SP-7705.945.84/0.5871.373x14367.871106-8
SP-7725.945.84/0.5895.253x14367.871106-8
SP-9046.356.15/0.650.83x14387.871106-8
SP-1046.356.15/0.650.8NONE14387.871106-8
SP-2026.356.15/0.676.21.5x14387.871106-8
SP-2046.356.15/0.6101.61.5x14387.871106-8
SP-9087.957.75/0.7663.53x14407.871110-8
SP-1087.957.75/0.7663.5NONE14407.871110-8
SP-2067.957.75/0.7695.251.5x14407.871110-8
SP-2087.957.75/0.761271.5x14407.871110-8
SP-9129.539.32/0.9276.23x14429.651114-8
SP-1129.539.32/0.9276.2NONE14429.651114-8
SP-2109.539.32/0.92114.31.5x14429.651114-8
SP-2129.539.32/0.92152.41.5x14429.651114-8
SP-91611.1310.92/1.0888.93x144411.181118-8
SP-11611.1310.92/1.0888.9NONE144411.181118-8
SP-21411.1310.92/1.08133.351.5x144411.181118-8
SP-21611.1310.92/1.08177.81.5x144411.181118-8
SP-92012.712.5/1.24101.63X144613.211122-8
SP-12012.712.5/1.24101.6NONE144613.211122-8
SP-21812.712.5/1.24152.41.5x144613.211122-8
SP-22012.712.5/1.24203.21.5x144613.211122-8
SP-92414.314.1/1.4114.33x標準外品-1126-8
SP-12414.314.1/1.4114.3NONE標準外品-1126-8
SP-22214.314.1/1.4171.451.5x標準外品-1126-8
SP-22414.314.1/1.4228.61.5x標準外品-1126-8
SP-92815.8815.67/1.561273x標準外品-1130-8
SP-12815.8815.67/1.56127NONE標準外品-1130-8
SP-22615.8815.67/1.56190.51.5x標準外品-1130-8
SP-22815.8815.67/1.562541.5x標準外品-1130-8
SP-93217.4817.27/1.72139.73x標準外品-1134-8
SP-13217.4817.27/1.72139.7NONE標準外品-1134-8
SP-23017.4817.27/1.72209.551.5x標準外品-1134-8
SP-23217.4817.27/1.72279.41.5x標準外品-1134-8
SP-93619.0518.85/1.87152.43x標準外品-1138-8
SP-13619.0518.85/1.87152.4NONE標準外品-1138-8
SP-23419.0518.85/1.87228.61.5x標準外品-1138-8
SP-23619.0518.85/1.87304.81.5x標準外品-1138-8
SP-14422.2322.02/2.19177.8NONE標準外品-標準外品
SP-24222.2322.02/2.19266.71.5x標準外品-標準外品
SP-24422.2322.02/2.19355.61.5x標準外品-標準外品
SP-15225.425.2/2.51203.2NONE標準外品-標準外品
SP-25025.425.2/2.51304.81.5x標準外品-標準外品
SP-25225.425.2/2.51406.41.5x標準外品-標準外品
商品一覧へ戻る
contact contactform

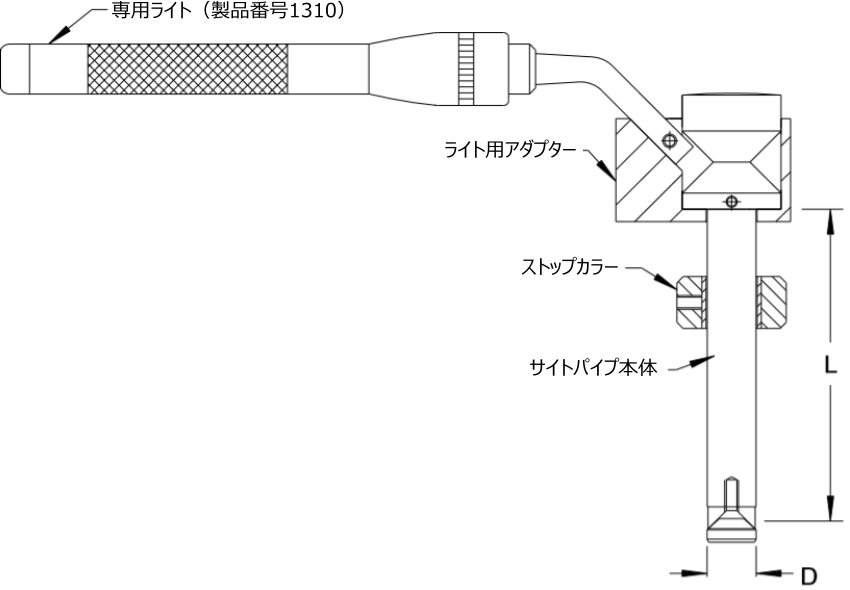

一般配管サイズ：360°

ご希望のボアサイズ（径サイズ）にあわせてお選びください。
・視野角：360°
・対応サイズ：9.53mm～25.4mm

サイトパイプ　sight pipe 　視野角360°　
本体
製品番号		公称直径
(mm)		直径D
(mm)		長さL
(mm)		公称
倍率		ストップカラー
製品番号		H寸法
(mm)		ライト用
アダプター
製品番号
SP-5129.539.32/0.9276.22X14429.651114
SP-6129.539.32/0.92152.41.5X14429.651114
SP-51611.1310.92/1.0888.92X144411.181118
SP-61611.1310.92/1.08177.81.5X144411.181118
SP-52012.712.5/1.24101.62X144613.211122
SP-62012.712.5/1.24203.21.5X144613.211122
SP-52414.314.1/1.4114.32X標準外品1126
SP-62414.314.1/1.4228.61.5X標準外品1126
SP-52815.8815.67/1.561272X標準外品1130
SP-62815.8815.67/1.562541.5X標準外品1130
SP-53217.4817.27/1.72139.72X標準外品1134
SP-63217.4817.27/1.72279.41.5X標準外品1134
SP-53619.0518.85/1.87152.42X標準外品1138
SP-63619.0518.85/1.87304.81.5X標準外品1138
SP-54422.2322.02/2.19177.82X標準外品標準外品
SP-64422.2322.02/2.19355.61.5X標準外品標準外品
SP-55225.425.2/2.51203.22X標準外品標準外品
SP-65225.425.2/2.51406.41.5X標準外品標準外品
商品一覧へ戻る
contact contactform
NOTE
